Закрытым распределительным устройством (ЗРУ) называется электротехническое устройство, в котором оборудование размещается в закрытом здании. ЗРУ обычно сооружаются на напряжения 6 - 20 кВ.

При напряжении 35 кВ и выше ЗРУ строятся только в случаях стесненности строительной площадки в городских условиях, а также в районах с большим загрязнением атмосферного воздуха газами и проводящими парами, вредно действующими на изоляцию электрооборудования, в районах, где сильные морозы, ветры и снегопады затрудняют эксплуатацию ОРУ.

На электростанциях ЗРУ по своему назначению подразделяются следующим образом:

ЗРУ генераторного напряжения или главное РУ, предназначаемое для приема электроэнергии от генераторов и распределения ее для питания собственных нужд станции и потребителей генераторного напряжения, а также для передачи энергии на повысительные подстанции,

ЗРУ собственных нужд, получающее питание от ГРУ или от трансформаторов собственных нужд, предназначаемое для питания через шкафы КРУ всех электродвигателей 6 кВ и трансформаторов 6/0,4 кВ собственных нужд.

На понизительных подстанциях ЗРУ 6 - 10 кВ предназначаются для питания потребителей по отходящим от ЗРУ кабельным или воздушным линиям электропередачи, а также для питания собственных нужд подстанции. Закрытые РУ 6 - 10 кВ сооружаются по типовым проектам.

На теплоэлектроцентралях (ТЭЦ) с турбогенераторами 60 и 100 МВт применяются ГРУ 6 - 10 кВ с одной и двумя системами сборных шин.

Мачтовые трансформаторные подстанции: особенности устройства и монтажа

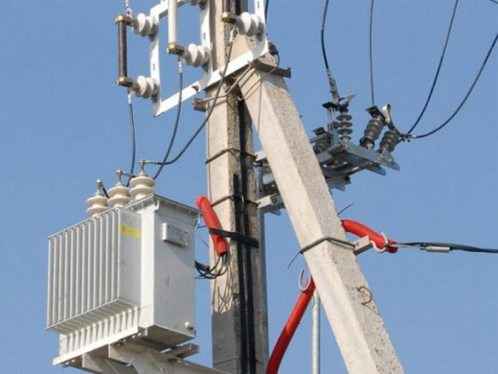

В электроснабжении частных домов, небольших коттеджных поселков и сельских районов широкое распространение получили мачтовые трансформаторные подстанции (МТП). Спецификой таких подстанций является размещение оборудования на А- и П-образных конструкциях, представляющих собой железобетонные или деревянные опоры с площадкой для обслуживания.

Популярности мачтовых трансформаторных подстанций способствует не только специфика электроснабжения, но и достаточная компактность, безопасность и более низкая вероятность доступа посторонних к токопроводящим элементам.

Одно из преимуществ мачтовой трансформаторной подстанции по сравнению с обычной КТП – отсутствие необходимости установки дополнительного ограждения. Исключение – отбойные тумбы, которые обязательны при расположении мачтовой подстанции около проезжей части.

В теории защиту подстанции от дураков, лихачей и нерадивых жителей обеспечивает ПУЭ (п.4.2.125), согласно которого расстояние по вертикали от земли (грубо говоря, от основания опоры) до неизолированных токопроводящих частей должно быть не менее 3,5 м.

Что собой представляют мачтовые трансформаторные подстанции

В комплект мачтовой трансформаторной подстанции входят устройства высокого и низкого напряжения (РУ), силовой трансформатор заданной мощности, разрядники и штыревые изоляторы на два уровня напряжения, комплект монтажных частей (в том числе, площадка для обслуживания и рама КТПМ) и пакет документации.

Доукомплектование КТПМ (к примеру, оговоренными моделями счетчиков), изменение количества присоединений на низкой стороне подстанции возможно по согласованию с заводом-изготовителем.

Мачтовые подстанции, встраиваемые в линии электропередачи, должны сооружаться на анкерных или концевых опорах (это требование не распространяется на одностоечные подстанции.

Правильная подготовка производства во многом способствует сокращению сроков монтажа, снижению затрат труда и повышению качества электромонтажных работ. Подготовкой производства в крупных компаниях занимаются специализированные отделы, в небольших организациях зачастую функции подготовки производства выполняет один человек. В электромонтажной практике выделяются три основных направления подготовки производства: инженерно-техническая, организационная и материально-техническая.

Инженерно-техническая подготовка складывается из перспективной и текущей подготовки производства, включает вопросы финансовой оценки проекта, анализа принятых проектных решений, достаточной полноты проектно-сметной документации, степени соответствия проектных решений требованиям действующей нормативной документации, нормам на проектирование или типовым (повторно применяемым) проектам. Эту работу выполняют обычно отделы производственно-технический (ПТО), капитального строительства (ОКС) и сметно-договорный.

Организационная подготовка охватывает вопросы приемки объектов под монтаж, организации выполнения работ, контроля за установкой закладных частей и выполнения работ смежными организациями, комплектования бригады, проведения мероприятий с целью обеспечения безопасности на объекте и ряд других вопросов. Организационную подготовку выполняет обычно производственный участок.

Материально-техническая подготовка включает работы по обеспечению оборудованием, материалами, электро конструкциями и заготовками мастерских электромонтажных заготовок (МЭЗ), механизмами, приспособлениями и инструментом. На этом этапе работает отдел снабжения.

В этой статье подробно рассмотрим особенности материально-технической подготовки производства электромонтажных работ.

Организационная работа на участке не может давать качественных результатов без хорошей материально-технической подготовки. Для учета расхода материалов перед началом работ на основании проекта составляют лимитно-заборную карту объекта (форма М-8) в двух экземплярах. Один экземпляр передают на объект, второй - на склад или в отдел снабжения.

Закупка материалов на данный объект и отпуск материалов в производство осуществляется отделом снабжения и складом на ее основании. Лимитно-заборная карта является основанием списания материальных ценностей со склада на материально ответственное лицо на объекте. С материально ответственного лица материалы списываются на основании подписанных актов выполненных работ (форма КС-2) или на основании документально оформленной передачи материалов обратно на склад либо на другой участок.

Сегодня организации в зависимости от разбросанности объектов, размеров самого предприятия и структурной организации используют одну из трех форм организации снабжения объектов: централизованная, децентрализованная и комбинированная.
